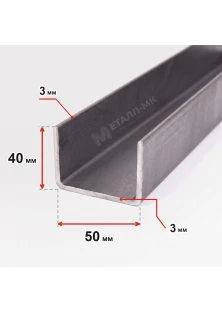

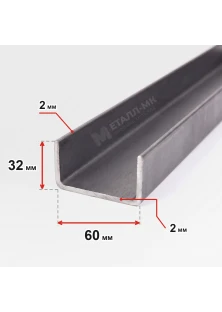

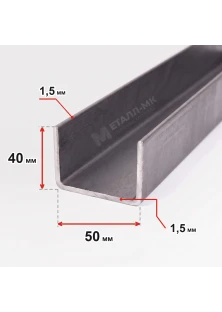

Что такое гнутый швеллер и его назначение
Гнутый швеллер — это металлический профиль П-образного сечения, который изготавливается методом холодной гибки листовой стали на профилегибочных станах. В отличие от горячекатаного, такой швеллер производится без нагрева металла, что позволяет получить точные геометрические размеры и снизить массу конструкций.
Основное назначение — создание несущих и вспомогательных элементов в лёгких металлоконструкциях. Боковые полки придают профилю жёсткость на изгиб без увеличения веса, поэтому швеллер выдерживает нагрузки при минимальном расходе металла. Применяется в каркасах зданий, ограждениях, воротах, стеллажах и опорных конструкциях, где не требуются экстремальные нагрузки.
Виды и классификация
Стальные гнутые швеллеры делятся по форме профиля и типу полок. Основное различие — в равнополочных и неравнополочных вариантах.
Равнополочный гнутый швеллер — обе полки одинаковой ширины. Обозначается размерами высоты, ширины полки и толщины стенки (например, 120×60×4 мм). Применяется в большинстве строительных задач — каркасы, обрешётки, рамы ворот. Выдерживает симметричные нагрузки.
Неравнополочный швеллер — полки разной ширины. Используется там, где нужна несимметричная опора или крепление с одной стороны. Встречается реже, чаще под заказ.
По способу соединения краёв различают сварные и с замковым соединением. Сварные прочнее для нагруженных конструкций, замковые — легче и дешевле для лёгких каркасов.
Области применения
Гнутый швеллер востребован там, где требуется лёгкая и жёсткая конструкция без избыточного веса. Выбор размера зависит от пролёта и нагрузки.
Каркасы быстровозводимых зданий, ангаров, складов
Для пролётов 4–6 метров берите швеллер 160×80×5 мм или 180×70×6 мм. Для лёгких построек до 4 метров достаточно 120×60×4 мм. Профиль работает как стойка или прогон под обшивку профнастилом.
Ворота, калитки, заборные секции
Створки ворот шириной до 3 метров укрепляйте швеллером 140×60×4 мм. Для калиток и лёгких секций хватит 100×50×4 мм. Полки направляйте внутрь для жёсткости рамы.
Стеллажи, торговое оборудование, мебельные каркасы
Вертикальные стойки — швеллер 80×60×3 мм или 100×50×3 мм. Для полок под тяжёлый товар используйте 120×50×4 мм.
Основания под козырьки, навесы, террасы
Пролёты 3–4 метра — швеллер 120×60×5 мм. Для козырьков до 2 метров берите 100×50×4 мм.
Технические характеристики и размеры
Гнутый швеллер производится по ГОСТ 8278-83. Основные параметры — высота стенки, ширина полки и толщина металла. Знание веса погонного метра необходимо для расчёта массы партии, нагрузки на фундамент и стоимости доставки.
| Размер, мм |
Толщина, мм |
Вес 1 м, кг |
Метров в 1 т |
| 80×50 |
3 |
2,07 |
483 |
| 80×50 |
4 |
2,73 |
366 |
| 100×50 |
3 |
2,42 |
413 |
| 100×50 |
4 |
3,20 |
313 |
| 100×50 |
5 |
3,95 |
253 |
| 120×50 |
3 |
2,77 |
361 |
| 120×60 |
4 |
3,83 |
261 |
| 120×60 |
5 |
4,75 |
211 |
| 140×60 |
4 |
4,30 |
233 |
| 140×60 |
5 |
5,34 |
187 |
| 160×60 |
4 |
4,77 |
210 |
| 160×60 |
5 |
5,93 |
169 |
| 160×60 |
6 |
7,05 |
142 |
| 160×80 |
4 |
5,24 |
191 |
| 160×80 |
5 |
6,52 |
153 |
| 160×80 |
6 |
7,76 |
129 |
| 180×50 |
4 |
4,99 |
200 |
| 180×60 |
4 |
5,24 |
191 |
| 180×70 |
6 |
8,17 |
122 |
| 200×80 |
6 |
9,17 |
109 |
Стандартная длина хлыстов — 11,7 метра, под заказ режем в любой размер от 1 метра. Допустимое отклонение по толщине стенки — ±0,15 мм, по ширине полки — ±1 мм. При отгрузке взвешиваем на поверенных электронных весах — вы платите за реальную массу металла, а не за теоретический расчёт.
Металл-МК работает напрямую с заводами-производителями гнутого проката — цена без посреднических наценок до 15%. Отгрузка на поверенных весах с точностью до килограмма. Режем швеллер в размер на гильотине — удобно для транспортировки легковым транспортом.
Что выбрать под задачу
Задача: Рама ворот шириной 3 метра для гаража
Рекомендация: швеллер гнутый 140×60×4 мм
Обоснование: Створка шириной до 3 метров создаёт нагрузку на изгиб. Швеллер 140×60 с толщиной 4 мм выдержит вес обшивки профлистом без прогиба. Полки направляйте внутрь рамы для жёсткости.
Задача: Стойки каркаса навеса 4×6 метров
Рекомендация: швеллер гнутый 160×80×5 мм
Обоснование: Пролёт 6 метров требует усиленного профиля. Швеллер 160×80 мм работает как вертикальная стойка или прогон под кровлю. Толщина 5 мм обеспечивает запас прочности под снеговую нагрузку.
Задача: Вертикальные стойки стеллажа высотой 2,5 метра
Рекомендация: швеллер гнутый 100×50×4 мм
Обоснование: Для стеллажа под товар весом до 300 кг на полку достаточно профиля 100×50 мм. Толщина 4 мм не даёт стойкам деформироваться под нагрузкой.
Задача: Обрешётка под профнастил для забора высотой 2 метра
Рекомендация: швеллер гнутый 80×50×3 мм
Обоснование: Лёгкая конструкция без больших нагрузок. Швеллер 80×50 мм с толщиной 3 мм выдержит вес профлиста и ветровые нагрузки, при этом не утяжелит секцию.
Задача: Каркас козырька над входом длиной 2 метра
Рекомендация: швеллер гнутый 100×50×4 мм
Обоснование: Для консольного вылета до 2 метров хватит профиля 100×50 мм. Толщина 4 мм обеспечит жёсткость под поликарбонат или профлист без провисания.
Задача: Рама для калитки шириной 1 метр
Рекомендация: швеллер гнутый 80×60×3 мм
Обоснование: Калитка — лёгкая конструкция. Швеллер 80×60 мм с толщиной 3 мм выдержит вес обшивки и петель, не создавая избыточной массы на навесы.
Чек-лист приёмки: 5 шагов проверки при доставке
- Сверьте маркировку: На бирке должны быть указаны размеры профиля (высота×ширина×толщина) и номер партии.
- Проверьте геометрию штангенциркулем: Измерьте толщину стенки в 3–4 местах. Допуск по ГОСТ — ±0,15 мм. Проверьте ширину полок — отклонение не более ±1 мм.
- Осмотрите на деформации: Швеллер не должен иметь изгибов, вмятин, скручиваний. Положите хлыст на ровную поверхность — зазор не более 2 мм на метр длины.
- Проверьте качество поверхности: Лёгкий налёт ржавчины допустим, но глубокие язвы и отслаивающаяся коррозия — брак. Сварной шов (если есть) должен быть ровным, без прожогов.
- Запросите сертификат качества: Убедитесь, что на партию есть документ от завода-производителя с указанием марки стали и соответствия ГОСТ 8278-83.
- Контрольное взвешивание: Проверьте фактический вес партии на весах. Разница с теоретическим расчётом не должна превышать 2–3%.
Частые ошибки при покупке и использовании
Экономия на толщине стенки швеллера или покупка профиля без проверки геометрии может привести к деформации конструкции уже на этапе монтажа. Разбираем три распространённые ошибки.
Покупка швеллера с толщиной стенки меньше расчётной
→ Последствие: Снижение несущей способности на 20–30%. Ворота прогибаются под собственным весом, стеллажи деформируются под нагрузкой. Экономия 10% оборачивается переделкой всей конструкции.
Замена гнутого швеллера на уголок в каркасе
→ Последствие: Уголок металлический работает на изгиб в два раза хуже швеллера при той же массе. Каркас теряет жёсткость, появляются прогибы. Для той же прочности придётся брать уголок большего размера — переплата по металлу до 40%.
Покупка швеллера без проверки геометрии
→ Последствие: Скрученный или погнутый профиль невозможно выровнять без потери прочности. При сборке каркаса стыки не сходятся, приходится подрезать и подгонять — потеря времени и брак сварных швов.
Не уверены, какой швеллер нужен для вашей конструкции? Пришлите эскиз или опишите задачу — наши специалисты бесплатно рассчитают размер профиля под нагрузку по СП 16.13330. Мы не продаём «подороже», а подбираем оптимальный вариант. Режем швеллер точно в размер на гильотине — не нужно везти 12-метровые хлысты.
Дополнительная информация
Сравнение гнутого и горячекатаного швеллера
Гнутый швеллер изготавливается методом холодной гибки листовой стали, горячекатаный — прокатом через валки при температуре 1000–1200°C. Гнутый легче на 15–20% при тех же размерах, дешевле на 10–15%, но выдерживает меньшие нагрузки. Для лёгких каркасов, ворот, стеллажей берите гнутый. Для перекрытий, несущих колонн, мостовых конструкций — только горячекатаный. По жёсткости горячекатаный превосходит гнутый в 1,5–2 раза.
Как хранить швеллер на участке
Складывайте швеллер на деревянные подкладки высотой 20–30 см от земли — это предотвратит контакт с влагой и грязью. Штабель формируйте горизонтально, полками вниз, чтобы внутри не скапливалась вода. Накройте профиль плёнкой или рубероидом для защиты от осадков. Длительное хранение под открытым небом без укрытия приводит к коррозии — поверхностная ржавчина снижает толщину стенки на 0,1–0,2 мм за сезон.
Пример расчёта (калькулятор)
Пример: Рассчитаем количество швеллера гнутого 120×60×4 мм для каркаса навеса 4×6 метров. Конструкция — 6 стоек высотой 2,5 метра и обвязка по периметру.
Формула: Общая длина = (Высота стоек × Количество) + (Периметр × 2 обвязки) + Запас 5%
- Шаг 1. Считаем длину стоек: 2,5 м × 6 шт = 15 метров.
- Шаг 2. Считаем периметр: (4 + 6) × 2 = 20 метров. Две обвязки (верх и низ): 20 м × 2 = 40 метров.
- Шаг 3. Складываем: 15 м + 40 м = 55 метров.
- Шаг 4. Добавляем запас 5% на подрезку: 55 м × 1,05 = 57,75 метров ≈ 58 метров.
- Шаг 5. Переводим в вес (вес 1 м швеллера 120×60×4 = 3,83 кг): 58 м × 3,83 кг/м = 222 кг.
- Итого: Вам понадобится заказать примерно 58 метров или 222 кг швеллера 120×60×4 мм.
Это упрощённый расчёт. Для точного подсчёта с учётом укосин, рёбер жёсткости и способа крепления свяжитесь с нашим менеджером — рассчитаем бесплатно!
Преимущества покупки в Металл-МК
- Честный вес — платите за металл. Отгрузка на поверенных электронных весах с точностью до килограмма. Вы платите за реальную массу швеллера, а не за теоретический расчёт.
- Резка точно в размер. Режем швеллер на гильотине от 1 метра — не нужно везти 12-метровые хлысты. Удобно для легкового транспорта и небольших проектов.
- Доставка в день заказа. Собственный автопарк из 15 грузовиков позволяет привезти металл по Москве и области уже сегодня. Не ждёте неделю.
- Прямые поставки с заводов. Работаем без посредников — цена ниже рыночной до 15%. Закупаем вагонами напрямую у производителей.
- Любые объёмы — от 1 штуки. Продаём швеллер как оптом для строительных компаний, так и в розницу для частных нужд. Минимальный заказ — 1 хлыст.
- Сертификаты качества ГОСТ. Предоставляем документы от завода-производителя на каждую партию. Гарантия соответствия ГОСТ 8278-83.
Часто задаваемые вопросы
Какие размеры гнутого швеллера есть в наличии?
На складе постоянно держим размеры от 80×50 до 200×80 мм с толщиной стенки от 3 до 6 мм — это ходовые позиции для каркасов, ворот и стеллажей. Длина стандартная 11,7 метра, режем в любой размер от 1 метра. Под заказ привозим нестандартные сечения за 1–2 дня.
В чём разница между гнутым и горячекатаным швеллером?
Гнутый изготавливается холодной гибкой листовой стали, горячекатаный — прокатом при высокой температуре. Гнутый легче на 15–20% и дешевле, но выдерживает меньшие нагрузки. Для лёгких конструкций (ворота, навесы, стеллажи) берите гнутый, для несущих балок и перекрытий — горячекатаный.
Сколько весит 1 метр швеллера 120×60×4 мм?
Согласно ГОСТ 8278-83, теоретический вес одного погонного метра швеллера 120×60×4 мм составляет 3,83 кг. Соответственно, в одной тонне содержится примерно 261 метр такого профиля.
Как рассчитать количество швеллера для каркаса?
Сложите длину всех вертикальных стоек, горизонтальных прогонов и обвязок. Прибавьте 5–10% на подрезку и запас. Пример: навес 4×6 м, 6 стоек по 2,5 м, обвязка 2 уровня → (6×2,5)+(4+6)×2×2=55 м + 5%≈58 м. Пришлите эскиз — рассчитаем точно с учётом укосин и рёбер жёсткости.
Вы режете швеллер по моим размерам?
Да, мы предоставляем услугу резки на гильотине с точностью до 1 мм. Можете заказать хлысты любой длины от 1 метра — удобно для транспортировки легковым автомобилем или небольшой «Газелью».
Можно ли использовать гнутый швеллер для несущих балок?
Для несущих перекрытий с большими пролётами (более 6 метров) и высокими нагрузками рекомендуем горячекатаный швеллер — он в 1,5–2 раза прочнее гнутого. Гнутый подходит для лёгких каркасов, ворот, навесов, стеллажей.
Как проверить качество швеллера при приёмке?
Проверьте маркировку на бирке, измерьте толщину стенки штангенциркулем (допуск ±0,15 мм), осмотрите на деформации и глубокую коррозию, запросите сертификат качества от завода. Взвесьте партию — фактический вес не должен отличаться от расчётного более чем на 2–3%.
