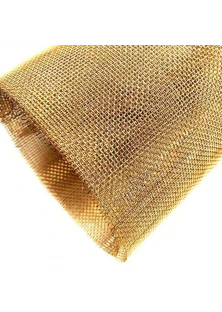

Что такое латунная сетка и её назначение
Сетка латунная — металлическое полотно из проволоки сплава Л80 с квадратными или прямоугольными ячейками, полученное методом переплетения. Главное свойство — стойкость к коррозии в агрессивных средах и высокая пластичность, что позволяет использовать её для точной фильтрации жидкостей и газов.
Основное назначение — создание фильтрующих элементов в химической, нефтегазовой, пищевой промышленности. Мелкоячеистые полотна задерживают частицы от 60 микрон, обеспечивая многоступенчатую очистку. Также сетку применяют в ремонте автомобилей — для армирования при пайке треснувших пластиковых бамперов, где латунь обеспечивает прочное сцепление с расплавленным полимером.
Виды и классификация
Латунную сетку классифицируют по размеру ячейки и типу переплетения проволоки — эти параметры определяют степень фильтрации и область применения.
По размеру ячейки:
- Мелкоячеистая (0,063–0,5 мм) — фильтровальная сетка для тонкой очистки масел, топлива, химических растворов. Задерживает частицы до 60 микрон.
- Среднеячеистая (0,5–2 мм) — универсальный вариант для грубой фильтрации, защитных экранов, армирования композитов.
- Крупноячеистая (2–5 мм) — декоративные панели, вентиляционные решётки, просеивание сыпучих материалов.
По типу переплетения:
- Полотняное — каждая нить проходит через одну сверху, одну снизу. Самый распространённый тип с равномерными ячейками.
- Саржевое — нить переплетается через две и более. Создаёт более плотную структуру для высокоточной фильтрации.
Маркировка указывает размер ячейки в миллиметрах и диаметр проволоки. Например, сетка 0,25×0,12 означает ячейку 0,25 мм из проволоки диаметром 0,12 мм.
Области применения
Латунная сетка работает там, где требуется стойкость к окислению и точная калибровка фильтрации. Выбор размера ячейки зависит от типа задерживаемых частиц и условий эксплуатации.
Фильтрация в нефтехимии и газовой промышленности
Для очистки топлива, масел, газовых смесей применяют сетку с ячейкой 0,063–0,25 мм из проволоки Ø0,08–0,12 мм. Полотняное переплетение обеспечивает равномерный поток, саржевое — задерживает мелкодисперсные частицы до 40 микрон.
Пищевая промышленность
Металлических сеток с ячейкой 0,5–1 мм используется для просеивания муки, сахарной пудры, фильтрации сиропов. Латунь Л80 устойчива к кислотам и щелочам, не окисляется при контакте с влажными продуктами.
Ремонт автомобильных бамперов
Для пайки треснувших пластиковых бамперов берут среднеячеистую сетку 1–2 мм. Латунь плавится при 900°C, образуя прочный каркас внутри расплавленного полимера — шов выдерживает удары без повторного растрескивания.
Декоративные и защитные конструкции
Крупноячеистая сетка 3–5 мм применяется в архитектурно фасадных решётках, экранах для вентиляции, ограждениях. Латунь не ржавеет и сохраняет золотистый оттенок десятилетиями.
Технические характеристики и размеры
Производство латунной сетки регламентируется ГОСТ 6613-86. Ключевой параметр — размер ячейки в свету, который определяет степень фильтрации и пропускную способность. Диаметр проволоки влияет на прочность полотна и его способность выдерживать давление фильтруемой среды.
| Размер ячейки, мм |
Диаметр проволоки, мм |
Живое сечение, % |
Масса 1 м², кг |
Применение |
| 0,063 |
0,05 |
36 |
1,85 |
Тонкая фильтрация масел |
| 0,16 |
0,12 |
42 |
2,10 |
Очистка топлива |
| 0,5 |
0,25 |
48 |
3,40 |
Пищевая промышленность |
| 1,0 |
0,4 |
52 |
4,20 |
Просеивание сыпучих |
| 2,0 |
0,6 |
58 |
5,50 |
Армирование, пайка бамперов |
Стандартная ширина рулона — 1000 мм 1, длина — до 30 метров. По заказу режем полотно в размер с точностью до 10 мм. Живое сечение показывает долю свободной площади для прохода среды — чем выше процент, тем меньше сопротивление потоку.
Сплав Л80 содержит 80% меди и 20% цинка, что обеспечивает коррозионную стойкость в слабокислых и щелочных средах. Рабочая температура — до 250°C без потери механических свойств. Фактическая масса может отличаться от табличной на ±3% в рамках допусков ГОСТ — отгрузка производится после контрольного взвешивания на поверенных весах.
Компания Металл-МК поставляет латунную сетку с сертификатами ГОСТ на каждую партию — вы получаете фильтровальный материал с точной калибровкой ячеек. Контроль размеров проводится на оптическом микроскопе перед отгрузкой. Резка рулонов в размер выполняется без дополнительной наценки — платите только за фактический метраж.
Что выбрать под задачу
Задача: Установить фильтр тонкой очистки масла в гидравлическую систему станка
Рекомендация: сетка латунная 0,16×0,12 мм, полотняное переплетение
Ячейка 0,16 мм задерживает абразивные частицы от 80 микрон, предотвращая износ насоса и клапанов. Полотняное переплетение обеспечивает равномерный поток без зон застоя.
Задача: Просеивать сахарную пудру на кондитерском производстве
Рекомендация: сетка латунная 0,5×0,25 мм, рулон шириной 1 м
Ячейка 0,5 мм отсекает комки и примеси, пропуская фракцию нужной дисперсности. Латунь Л80 не окисляется при контакте с влажной средой и легко моется.
Задача: Отремонтировать треснувший пластиковый бампер методом пайки
Рекомендация: сетка латунная 1,5×0,5 мм, отрез 10×15 см
Среднеячеистая сетка плавится при 900°C, создавая армирующий каркас внутри расплавленного полимера. Шов выдерживает повторные удары без растрескивания.
Задача: Изготовить вентиляционную решётку для фасада здания
Рекомендация: сетка латунная 3×0,8 мм, лист 1×2 м
Крупная ячейка обеспечивает свободную циркуляцию воздуха. Латунь сохраняет золотистый цвет десятилетиями без покраски, не ржавеет под дождём и снегом.
Задача: Защитить воздухозаборник компрессора от пыли
Рекомендация: сетка латунная 0,25×0,15 мм, саржевое переплетение
Саржевое переплетение создаёт плотный барьер для мелкодисперсной пыли размером до 60 микрон. Не требует частой замены — латунь не забивается окислами.
Чек-лист приёмки: 5 шагов проверки при доставке
- Сверьте размер ячейки штангенциркулем — замерьте 3–5 ячеек в разных участках рулона, допуск ±0,01 мм от заявленного.
- Проверьте диаметр проволоки микрометром — отклонение не должно превышать ±0,005 мм согласно ГОСТ 6613-86.
- Осмотрите полотно на разрывы и узлы — недопустимы пропущенные нити, смещение ячеек, утолщения в местах переплетения сетки.
- Убедитесь в отсутствии окислов — латунь Л80 имеет равномерный золотистый оттенок, зелёный налёт указывает на некачественный сплав.
- Проверьте геометрию рулона — ширина должна быть одинаковой по всей длине, края ровные без волн и заусенцев.
- Запросите сертификат ГОСТ на партию — в документе указан номер плавки, химический состав сплава, результаты испытаний на разрыв.
- Контрольное взвешивание отреза 1×1 м — сравните фактическую массу с табличной, расхождение до 3% допустимо.
Частые ошибки при покупке и использовании
Неправильный выбор латунной сетки приводит к браку фильтров, разрушению полотна под давлением и лишним расходам на замену. Три распространённые ошибки, которые стоят денег и времени.
Ошибка: Покупка сетки с увеличенным размером ячейки для экономии
Замена сетки 0,16 мм на 0,25 мм с целью снизить цену на 15–20%.
→ Последствие: Фильтр пропускает абразивные частицы размером 100–150 микрон — они изнашивают насос и клапаны гидросистемы. Ремонт оборудования обходится в 50 000–100 000 ₽, тогда как разница в цене сетки составляла всего 2000 ₽ на партию.
Ошибка: Использование сетки без сертификата ГОСТ
Покупка дешёвого полотна на рынке, где продавец не предоставляет документы на химический состав сплава.
→ Последствие: Вместо Л80 (80% меди) поставляют сплав с 50–60% меди — такая сетка окисляется в агрессивных средах за 3–6 месяцев, рассыпается под нагрузкой. Замена фильтров каждые полгода увеличивает эксплуатационные расходы в 3 раза.
Ошибка: Игнорирование типа переплетения при заказе фильтровальной сетки
Заказ полотняного переплетения вместо саржевого для тонкой очистки топлива.
→ Последствие: Полотняная сетка с ячейкой 0,16 мм задерживает только 70% частиц размером 80 микрон — оставшиеся 30% проходят через зазоры между нитями. Саржевое переплетение с той же ячейкой улавливает 95% загрязнений, защищая форсунки двигателя от износа.
Специалисты Металл-МК помогут подобрать латунную сетку под конкретную задачу — учтём тип фильтруемой среды, требуемую степень очистки, рабочее давление. Поставляем только сертифицированный материал из сплава Л80 с паспортом качества на каждую партию. Если сомневаетесь в выборе размера ячейки — пришлите технические условия вашего оборудования, рассчитаем параметры сетки за 15 минут.
Дополнительная информация
Как правильно хранить латунную сетку на складе?
Латунь Л80 окисляется при контакте с влагой и парами кислот — на поверхности образуется зелёный налёт патины, который забивает ячейки и снижает пропускную способность. Храните рулоны в сухом помещении с влажностью не выше 60%, на деревянных поддонах высотой от 20 см над полом. Не ставьте сетку рядом с химическими реагентами, кислотами, щелочами — минимальное расстояние 3 метра. Если планируете хранить дольше 6 месяцев, оберните рулон в промасленную бумагу или полиэтилен с силикагелем внутри.
Можно ли резать латунную сетку обычными ножницами?
Тонкую сетку тканую с проволокой до 0,2 мм режут портновскими ножницами без деформации ячеек — делайте разрез строго по линии переплетения, чтобы не распустить полотно. Для сеток с проволокой 0,3–0,6 мм используйте ножницы по металлу с короткими лезвиями — длинные создают волну по краю. Сетку толще 0,6 мм режьте болгаркой с отрезным диском 0,8 мм — работайте на малых оборотах (4000–5000 об/мин), чтобы не расплавить латунь от перегрева. После резки обработайте край напильником, удалив заусенцы.
Пример расчета (калькулятор)
Пример: Нужно изготовить 10 фильтрующих кассет размером 30×40 см для очистки масла. Рассчитаем необходимую длину латунной сетки шириной 1 метр.
Формула: Площадь одной кассеты × Количество кассет ÷ Ширина рулона + 10% на обрезку краёв
- Шаг 1. Площадь одной кассеты:0,3 м × 0,4 м = 0,12 м²
- Шаг 2. Общая площадь 10 кассет:0,12 м² × 10 = 1,2 м²
- Шаг 3. Длина при ширине рулона 1 м:1,2 м² ÷ 1 м = 1,2 м
- Шаг 4. Добавляем запас на обрезку:1,2 м × 1,1 = 1,32 м
- Итого: Понадобится 1,4 метра сетки (округляем в большую сторону для удобства раскроя).
Пришлите размеры ваших фильтров и количество — рассчитаем точный метраж с учётом раскроя и подберём оптимальную ширину рулона, чтобы минимизировать отходы.
Преимущества покупки в Металл-МК
- Только сертифицированный сплав Л80. Поставляем сетку с паспортом качества, где указан химический состав и номер плавки — гарантия 80% меди в сплаве.
- Контроль размера ячеек на микроскопе. Проверяем геометрию полотна оптическим измерителем перед отгрузкой — отклонение не превышает ±0,01 мм от ГОСТ.
- Резка рулонов в любой размер. Нарежем сетку на отрезы нужной длины без дополнительной платы — удобно для мелкосерийного производства.
- Доставка в день заказа. Собственный автопарк из 15 грузовиков доставит латунную сетку по Москве и Московской области за 4–6 часов.
- Продажа от 1 погонного метра. Покупайте ровно столько, сколько нужно для пробной партии или ремонта — без навязывания минимального объёма в 10–20 метров.
Часто задаваемые вопросы
Какая латунная сетка подходит для пайки пластиковых бамперов?
Для армирования трещин берите среднеячеистую сетку 1,5–2 мм из проволоки диаметром 0,5–0,6 мм. Такая сетка плавится при температуре паяльника 350–400°C, образуя прочный каркас внутри расплавленного пластика. Мелкоячеистая сетка 0,5 мм слишком тонкая — она не держит нагрузку при ударе. Крупноячеистая 3–5 мм оставляет широкие промежутки, через которые пластик проваливается.
Можно ли использовать латунную сетку для фильтрации питьевой воды?
Да, латунь Л80 допускается для контакта с питьевой водой согласно санитарным нормам. Сетка с ячейкой 0,16–0,25 мм задерживает песок, ржавчину, механические примеси размером от 80 микрон. Однако латунь не удаляет хлор, бактерии, тяжёлые металлы — для полной очистки устанавливайте латунную сетку как первую ступень грубой фильтрации перед угольным или мембранным фильтром.
В чём разница между полотняным и саржевым переплетением?
Полотняное переплетение — каждая нить проходит через одну сверху, одну снизу. Получается сетка с равномерными квадратными ячейками и высокой пропускной способностью. Саржевое переплетение — нить огибает две и более нити подряд, создавая диагональный рисунок. Такая структура плотнее, задерживает частицы на 20–30% мельче, чем полотняная сетка с той же ячейкой, но имеет меньшую пропускную способность. Для грубой фильтрации выбирайте полотняное, для тонкой очистки — саржевое.
Сколько весит рулон латунной сетки 1×30 метров?
Вес зависит от размера ячейки и диаметра проволоки. Сетка 0,16×0,12 мм весит примерно 2,1 кг на 1 м², рулон 1×30 м — около 63 кг. Сетка 2×0,6 мм весит 5,5 кг/м², рулон — 165 кг. Точную массу уточняйте по таблице характеристик или звоните менеджеру — рассчитаем вес под ваши параметры и подберём транспорт для доставки.
Как отличить настоящую латунь Л80 от подделки?
Настоящая латунь Л80 имеет равномерный золотисто-жёлтый цвет без красноватых или серых оттенков. Проведите магнитом по сетке — латунь немагнитна, если притягивается, значит в сплаве избыток железа. Капните на проволоку раствором медного купороса — латунь не меняет цвет, низкокачественный сплав покрывается красным налётом меди. Надёжный способ — запросить сертификат ГОСТ с указанием химического состава и номера плавки.
