Что такое горячекатаный швеллер и его назначение
Швеллер горячекатаный - стальной профиль П-образного сечения, который производится методом горячей прокатки при температуре выше 1000°C. Боковые полки и центральная стенка формируют жёсткую конструкцию, которая работает как несущий элемент при изгибающих нагрузках.
П-образная форма обеспечивает высокую жёсткость на изгиб - швеллер выдерживает распределённые и точечные нагрузки в 3-4 раза эффективнее стержня равной массы. Применение швеллера включает каркасы зданий, перекрытия, подкрановые балки, фермы, армирование фундаментов, рамы автомобилей.
Выпускается из углеродистой стали (Ст3сп, Ст3пс) и низколегированной стали (09Г2С) - обе марки свариваются без потери прочности.
Виды и классификация
По способу производства различают горячекатаный и гнутый швеллер. Горячекатаный прокатывается при температуре выше 1000°C - получается монолитная структура с равномерными свойствами. Гнутый изготавливается холодной деформацией листа - он легче и дешевле, но выдерживает меньшие нагрузки.
По форме полок швеллер делится на равнополочный (серии У, П, Э, Л) и неравнополочный. Серия У (уклон полок 4-10%) - стандартный вид швеллера для балок. Серия П (параллельные полки) удобна для монтажа. Серия Э (экономичная) имеет увеличенную толщину стенки - подходит для высоких изгибающих моментов.
Номер швеллера (10, 12, 14, 16, 18, 20 и выше) соответствует высоте стенки в сантиметрах. Чем больше номер, тем выше несущая способность.
Области применения
Горячекатаный швеллер применяется там, где конструкция работает на изгиб и требуется высокая жёсткость при минимальной массе.
Каркасы производственных и складских зданий
Для пролётов 6-9 метров берите швеллер 20-24. Для пролётов 4-6 метров достаточно швеллер 16-18. Устанавливайте полками внутрь.
Ворота и калитки
Для створок шириной до 3 метров берите швеллер 12. Для промышленных ворот шириной 4-5 метров - швеллер 16-18.
Фермы и перекрытия
Для перекрытий гаражей пролётом 4-6 метров берите швеллер 14-16 с шагом балок 1-1,5 метра. Для навесов пролётом до 3 метров хватит швеллер 10у-12у.
Рамы прицепов
Для легковых прицепов берите швеллер 8у-10у. Для грузовых прицепов грузоподъёмностью до 5 тонн - швеллер 12у-14.
Армирование фундаментов
Для усиления ленточных фундаментов берите швеллер 12-16, укладывая полками вверх по подошве.
Технические характеристики и размеры
Горячекатаный швеллер производится по ГОСТ 8240-97. Основные параметры - высота швеллера, ширина полки, масса погонного метра. Знание массы позволяет рассчитать общий вес партии и проверить честность при взвешивании.
| Номер |
Высота, мм |
Ширина полки, мм |
Толщина стенки, мм |
Вес 1 м, кг |
Метров в 1 т |
| 10 |
100 |
46 |
4.5 |
8.59 |
116.4 |
| 12 |
120 |
52 |
4.8 |
10.4 |
96.2 |

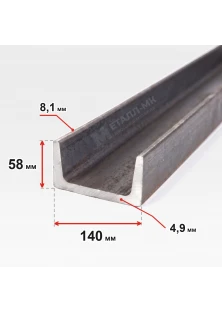

| 14 |
140 |
58 |
4.9 |
12.3 |
81.3 |
| 16 |
160 |
64 |
5.0 |
14.2 |
70.4 |
| 18 |
180 |
70 |
5.1 |
16.3 |
61.3 |
| 20 |
200 |
76 |
5.2 |
18.4 |
54.3 |
Стандартная длина хлыста - 11,7 метра. Металл-МК режет швеллер в размер на гильотине - вы получаете заготовки нужной длины без переплаты за транспортировку излишков.
Металл-МК работает напрямую с заводами-производителями - швеллер поступает с сертификатами ГОСТ 8240-97. Взвешивание на поверенных весах - вы платите за реальную массу, а не за теоретический вес. Разница достигает 3-5% - на рынке это частая схема обмана.
Что выбрать под задачу
Задача: Строю гараж 6×4 метра, нужно перекрыть пролёт
Рекомендация: швеллер 16 с шагом балок 1,5 метра
Обоснование: Для пролёта 6 метров с расчётной нагрузкой 250 кг/м² (снег + обрешётка + кровля) требуется момент сопротивления 150-170 см³. Швеллер 16 обеспечивает 109 см³ при шаге 1,5 м - запас прочности 1,3.
Задача: Делаю ворота для гаража шириной 2,5 метра
Рекомендация: швеллер 10 для рамы
Обоснование: Для лёгких распашных ворот из профлиста достаточно швеллера 10 - масса створки не превышает 80 кг, профиль выдерживает нагрузку без прогиба. Для откатных ворот шириной 4 метра берите швеллер 12-14.
Задача: Нужна балка под кран-балку грузоподъёмностью 3 тонны
Рекомендация: швеллер 20-24 в зависимости от пролёта
Обоснование: Для пролёта 6 метров берите швеллер 20. Для пролёта 8 метров - швеллер 24. Расчётная нагрузка - 3 тонны + собственный вес балки + динамический коэффициент 1,2.
Задача: Усиливаю фундамент под пристройку
Рекомендация: швеллер 12-14
Обоснование: Для армирования ленточного фундамента под лёгкую пристройку (веранда, котельная) достаточно швеллера 12, уложенного полками вверх по подошве. Для двухэтажной пристройки берите швеллер 14-16.
Задача: Делаю прицеп для легкового автомобиля грузоподъёмностью 750 кг
Рекомендация: швеллер 8-10 для рамы
Обоснование: Для прицепа длиной 3 метра берите швеллер 8 для продольных лонжеронов. Для прицепа длиной 4 метра - швеллер 10. Поперечины можно сделать из профильной трубы 60×40.
Задача: Строю навес для автомобиля 4×6 метров
Рекомендация: швеллер 12 для стропильных ферм
Обоснование: Для пролёта 6 метров изготовьте фермы из швеллера 12 с высотой фермы 0,8-1 метр. Шаг ферм - 2 метра. Для лёгких навесов пролётом до 4 метров хватит швеллер 10.
Чек-лист приёмки: 5 шагов проверки при доставке
- Проверьте маркировку на связке - должен быть указан номер профиля, серия (У, П, Э), марка стали (Ст3сп, 09Г2С) и номер партии.
- Измерьте высоту стенки штангенциркулем в 3-4 местах - отклонение не должно превышать ±3 мм для швеллеров 10-18 и ±4 мм для швеллер 20-40.
- Проверьте длину рулеткой - стандартная длина 11,7 м допускает отклонение ±50 мм.
- Осмотрите поверхность на отсутствие глубокой коррозии, расслоений металла, трещин - лёгкий рыжий налёт допустим.
- Присутствуйте при контрольном взвешивании автомобиля до и после разгрузки - разница должна соответствовать весу партии с погрешностью ±2%.
- Получите на руки сертификат соответствия ГОСТ 8240-97 и паспорт качества с указанием марки стали и механических характеристик.
- Проверьте геометрию профиля - полки должны быть параллельны друг другу, стенка перпендикулярна полкам (допуск угла ±2°).
Частые ошибки при покупке и использовании
При выборе швеллера покупатели часто ориентируются только на цену и номер профиля, игнорируя критически важные параметры - способ производства, серию, марку стали. Это приводит к переплате за избыточную прочность или, наоборот, к недостаточной несущей способности конструкции.
Покупка гнутого швеллера вместо горячекатаного для несущих конструкций
→ Последствие: Гнутый швеллер выдерживает на 30-40% меньшую нагрузку, чем горячекатаный того же номера - балка прогнётся или разрушится. Для перекрытий, ферм и подкрановых балок допустим только горячекатаный профиль.
Выбор номера "на глаз" без расчёта момента сопротивления
→ Последствие: Недостаточный номер профиля приводит к прогибу балки на 5-10 см при эксплуатации - кровля провисает, стены трескаются. Избыточный номер увеличивает стоимость металла на 20-30% без практической пользы.
Игнорирование серии профиля
→ Последствие: Серия У (с уклоном полок) сложнее стыкуется болтами - приходится подрезать полки или использовать проставки. Для сборных конструкций берите серию П (параллельные полки) - монтаж проще на 30-40%.
Отказ от резки в размер
→ Последствие: Покупка хлыста 11,7 м для заготовок длиной 3 м даёт отход 2,7 м на каждый прут - переплата за металлический швеллер составляет 23%, плюс затраты на вывоз обрезков и аренду газореза.
Специалисты Металл-МК бесплатно рассчитают требуемый номер швеллера по вашим чертежам или эскизу конструкции. Мы учитываем пролёт, нагрузку, шаг установки балок и подбираем оптимальный профиль - вы не переплачиваете за избыточную прочность и не рискуете безопасностью. Резка на гильотине в размер с точностью ±2 мм - вы получаете готовые заготовки без отходов.
Дополнительная информация
Горячекатаный или гнутый швеллер: что выбрать
Главное отличие - в способе производства и прочности. Горячекатаный швеллер прокатывается через валки при температуре выше 1000°C - получается монолитная структура с равномерными свойствами по всему сечению. Момент сопротивления на 30-40% выше, чем у гнутого профиля того же размера. Применяется в несущих конструкциях - перекрытиях, фермах, подкрановых балках.
Гнутый швеллер изготавливается холодной деформацией листа на профилегибочных станах. Он легче на 15-20%, дешевле на 10-15%, но имеет остаточные напряжения в зонах изгиба листа. Подходит для ненагруженных конструкций - каркасов заборов, ворот, лёгких навесов. Для ответственных конструкций берите горячекатаный профиль - запас прочности критичен.
Как правильно хранить швеллер на стройплощадке
Складируйте швеллер на деревянных подкладках высотой 20-30 см от земли - контакт с грунтом вызывает интенсивную коррозию, металл теряет до 0,1 мм толщины за сезон. Укладывайте штабелями с прокладками через каждые 1,5-2 метра - без прокладок нижние профили деформируются под весом верхних.
Накрывайте штабель брезентом или плёнкой от осадков - глубокая ржавчина снижает площадь сечения на 5-7%. Складируйте вдали от проездов техники - случайный наезд погнёт полки, профиль станет непригоден для несущих конструкций.
Пример расчёта (калькулятор)
Пример: Гараж 6×4 м, пролёт 6 м, шаг балок 1,5 м.
Формула: Рассчитаем количество швеллера для перекрытия гаража.
- Шаг 1. Количество балок: 4 ÷ 1,5 = 2,67 → 3 балки + 2 крайние = 5 балок.
- Шаг 2. Длина каждой балки: 6 м.
- Шаг 3. Общая длина: 5 × 6 = 30 м + 3% на подрезку = 30,9 м.
- Итого: Вам понадобится 31 метр швеллера (2 хлыста по 11,7 м + резка остатка).
Для точного подбора номера профиля пришлите эскиз - инженер рассчитает бесплатно.
Преимущества покупки в Металл-МК
- Прямые поставки от заводов. Работаем напрямую с заводами-производителями - цена без наценок посредников до 15%, швеллер с сертификатами ГОСТ 8240-97.
- Резка в размер на гильотине. Режем швеллер с точностью ±2 мм - вы получаете готовые заготовки без отходов и переплаты за транспортировку полных хлыстов.
- Честный вес на поверенных весах. Взвешивание автомобиля до и после разгрузки - вы платите за реальную массу металла, а не за теоретический вес из справочника.
- Доставка в день заказа. Собственный автопарк из 15 грузовиков - доставим швеллер по Москве и области сегодня, не ждите 3-5 дней как у конкурентов.
- Любые объёмы от 1 штуки. Отгружаем от одного хлыста для частников до вагонных норм для застройщиков - минимальной партии нет.
- Бесплатный расчёт конструкции. Инженеры рассчитают требуемый номер профиля по вашим чертежам - вы не переплачиваете за избыточную прочность.
Часто задаваемые вопросы
Какие номера швеллера есть в наличии на складе?
На складе постоянно держим швеллер 10, 12, 14, 16, 18, 20 - это ходовые размеры для частного строительства и промышленности. Стандартная длина 11,7 метра. Под заказ привозим швеллер 22, 24, 27, 30, 40 за 1-2 дня от заводов-производителей.
Чем отличается швеллер серии У от серии П?
Главное отличие - в форме полок. Серия У имеет уклон внутренних граней полок 4-10%, серия П - параллельные полки. Для сварных и болтовых соединений удобнее серия П - не нужно подрезать полки для плотного прилегания. По прочности различий нет.
Как рассчитать вес партии швеллера?
Умножьте длину одного хлыста на количество штук и на массу погонного метра из таблицы ГОСТ. Пример: 10 хлыстов швеллера 12 длиной 11,7 м. Расчёт: 11,7 × 10 × 10,4 кг/м = 1216,8 кг. Округлите до 1,22 тонны. Мы взвешиваем автомобиль на весах - фактический вес может отличаться на ±2%.
Можно ли сваривать швеллер электродуговой сваркой?
Да, швеллер из стали Ст3сп и 09Г2С сваривается электродами Э42 и Э50 без предварительного подогрева. Для толщины стенки более 10 мм рекомендуется подогрев до 100-150°C. Сварные швы не снижают прочность при правильном режиме сварки.
Вы продаёте швеллер метрами или тоннами?
Учёт ведём в тоннах, но для вашего удобства отгрузим любое количество метров. Цена за метр рассчитывается из массы погонного метра и цены за тонну. Пример: швеллер 12 по цене 50 000 руб/т, вес 1 м = 10,4 кг. Цена за метр: 50 000 × 0,0104 = 520 рублей.
Чем обработать швеллер от ржавчины перед покраской?
Лёгкий рыжий налёт очистите металлической щёткой или пескоструйным аппаратом до металлического блеска. Обезжирьте растворителем. Загрунтуйте грунтом ГФ-021 или ЭП-0010 в 1 слой. Для конструкций на улице покрасьте эмалью ПФ-115 в 2 слоя - защита от коррозии на 5-7 лет.
Какой швеллер лучше для ворот - горячекатаный или гнутый?
Для лёгких распашных ворот из профлиста шириной до 2,5 м подойдёт гнутый швеллер 10-12 - он дешевле на 10-15%. Для откатных ворот шириной 4-5 м и промышленных ворот берите горячекатаный швеллер 14-16 - он на 30% прочнее и не деформируется под весом створки.
